Детектор газа метана

Технология зондирования газа

НДИР

Tdlas

ОГИ

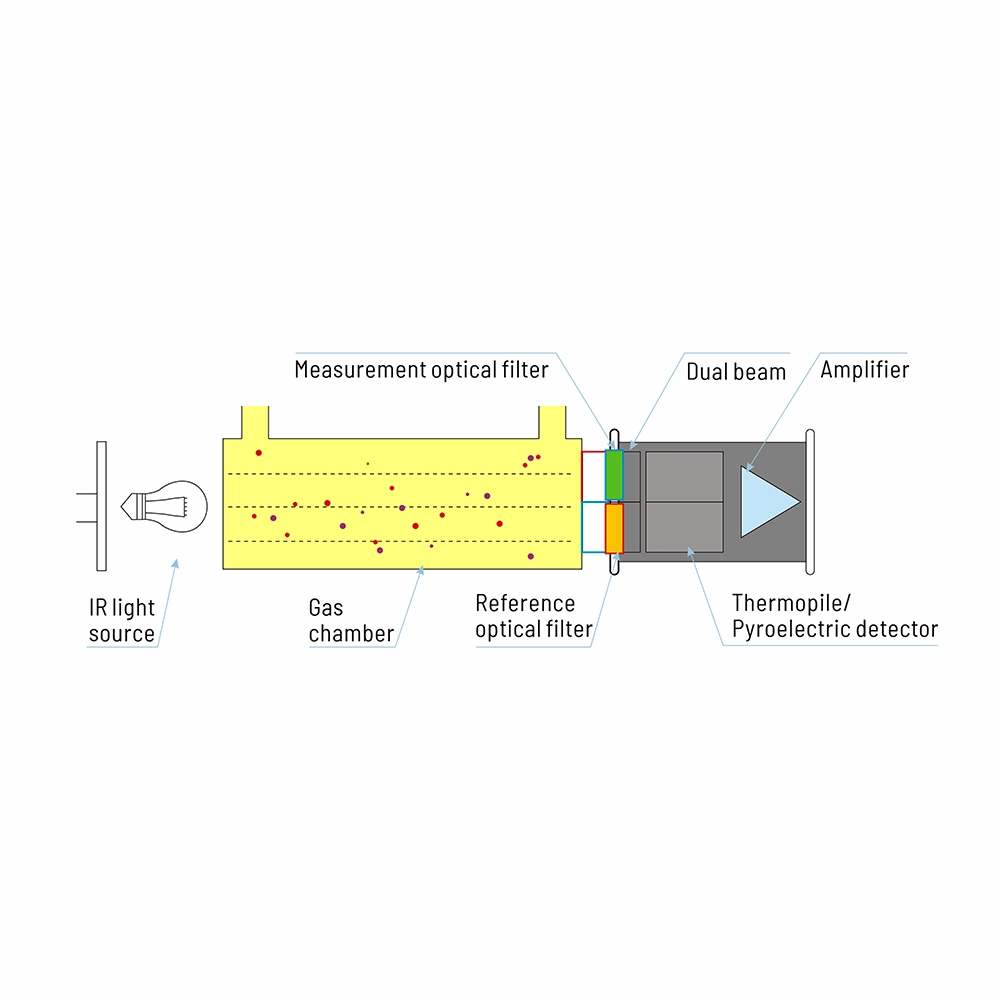

Недисперсионная инфракрасная технология основана на инфракрасных источниках. Газовые датчики NDIR включают инфракрасный излучатель, приемник, оптический фильтр, газовую камеру и схему обработки сигналов.

То, как он работает, основано на свойстве определенных молекул газа поглощать свет на определенных длинах волн. С целью обнаружения целевого газа инфракрасный свет, который был поглощен газом, проходит через активный фильтр в пределах определенной полосы пропускания. Используя закон Бера-Ламберта, вычисляется поглощение.
Благодаря калибровке матрицы технология Cubic NDIR обеспечивает исключительную точность во всем диапазоне температур. Его двухлучевая оптическая конструкция пути и интеллектуальный алгоритм компенсации также обеспечивают надежную долгосрочную стабильность, что приводит к надежному мониторингу безопасности.

По сравнению с электрохимией, каталитическим сгоранием, твердым электролитом, полупроводниковыми и фотоакустическими методами, метод обнаружения NDIR предлагает несколько преимуществ, включая хорошую селективность, устойчивость к отравлению и старению от вредных газов, быструю скорость отклика, хорошую стабильность, низкую стоимость и высокое соотношение сигнал/шум.

Настраиваемая диодная лазерная спектроскопия (TDLAS)-это узкополосная лазерная технология. Источник лазерного света, газовая камера и фотодиод составляют основные компоненты датчика TDLAS.

Входной ток периодически модулируется для выравнивания длины волны с оптическим спектром поглощения целевого газа. Фотодиод обнаружит оставшийся лазерный свет, который был поглощен целевым газом. Для определения поглощения используется закон Бера-Ламберта. Коэффициент поглощения целевого газа и длина оптического пути в газовой камере определяют степень поглощения.

Технология Cubic TDLAS применяет длинный путь лазерного света через несколько отражений, что облегчает количественное измерение с высоким разрешением, превосходный низкий предел обнаружения и низкий диапазон.

Оптическая технология визуализации газа (OGI) обычно используется в качестве метода обнаружения утечек в верхнем и среднем секторах нефтегазовой промышленности. Способ использует видеокамеру, отфильтрованную до полосы поглощения метана для обнаружения и изображения выбросов метана.

Принцип технологии оптической визуализации газа (OGI) основан на визуализации определенных молекул в их естественной среде путем использования их характеристик поглощения. Массив фокальной плоскости и оптическая система камеры OGI специально настроены на узкий спектральный диапазон, позволяя обнаруживать только газы, которые поглощают в инфракрасной области после прохождения через узкополосные фильтры.
